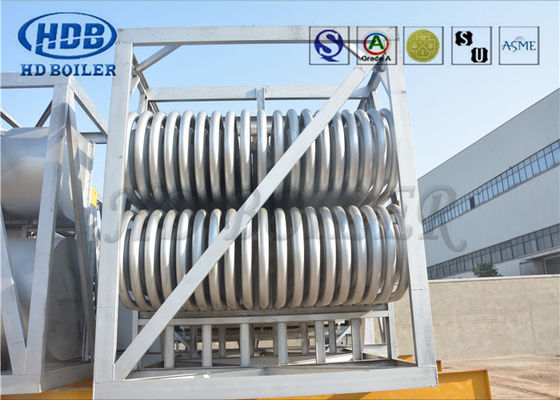

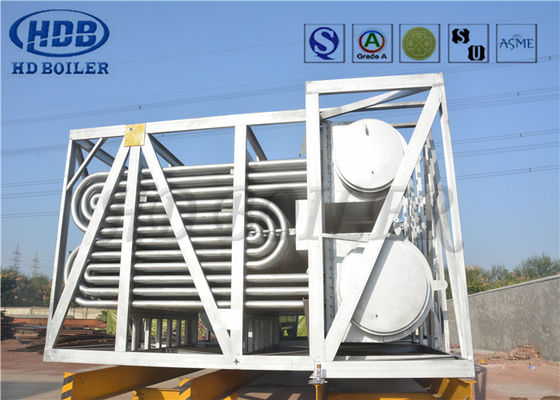

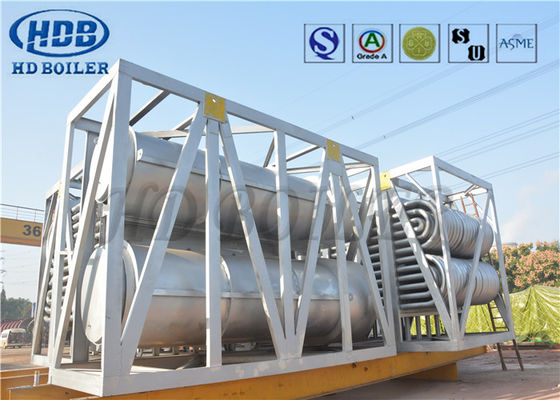

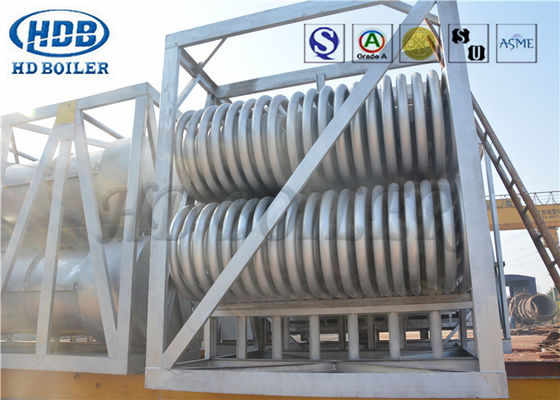

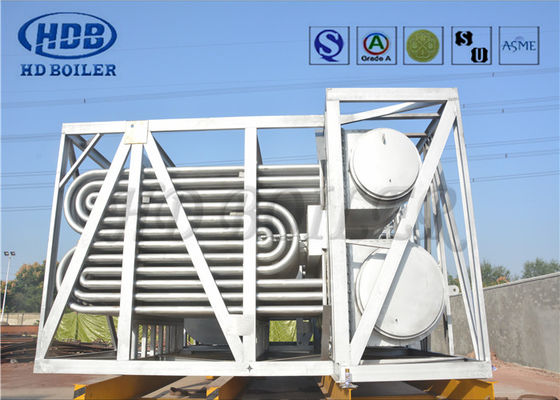

Buharlı ısıtıcı kazan Buharlı elektrik santralinde hava ön ısıtma Tubular Tipi

Enerji geri kazanımı ve buhar ısıtımı için alaşımlı çelik kazan hava ön ısıtıcısı

Ürün Tanıtımı

Süper ısıtıcı, belirli basınç altında doymuş su buharını karşılık gelen basınç altında süper ısıtılan su buharına ısıtan bir ısıtıcı yüzdedir.Süper ısıtıcı tüp grubundaki her paralel tüpün ısı emişi ve buhar akışı çalışma sırasında farklıdır.Kotel süper ısıtıcısı enerji geri kazanımı kazan duman gazıdır, kazan buharı ısıtma elde edilebilir, kuru buhar, kazan termal verimliliğini artırmak için,aynı zamanda buhar türbinleri için de buhar türbinden su çekici yenilenir kaçınmak için harcanmış buhar geri dönüşüm enerjisi, ısı kazan dolaşım suyu ve regeneratör, düzeyi yüksek basınçlı buhar yeniden ısıtma boşaltması olabilir,Bu cihazların kazan enerji geri kazanımı büyük kazan buhar sistemi yardımcı ısıtma aygıtı, kazan sisteminin enerji verimliliğini artırmak için faydalıdır, sadece süper ısıtıcı ve yeniden ısıtıcı tüp gazı enerjisini geri dönüştürür, regeneratör buhar enerjisini geri dönüştürür.Süper ısıtıcı konveksiyon tipine ayrılabilir, ısı aktarım moduna göre radyasyon tipi ve yarı radyasyon tipi. Yapısal özelliklerine göre serpentin tüp tipi, ekran tipi,Duvar tipi ve paket duvar tipiSüper ısıtma borusunun duvarı metal, kazanın basınç bölümlerinde en yüksek sıcaklığa dayanır.Yüksek kaliteli düşük karbonlu çelik ve çeşitli krom-molibden alaşımlı çelik türleri benimsenmelidir.Bazen en yüksek sıcaklık bölümünde austenit krom-nikel paslanmaz çelik kullanılır.

Türleri ve Özellikleri

Süper ısıtıcı, ısı transferi moduna göre konveksiyon tipi, radyasyon tipi ve yarı radyasyon türüne ayrılabilir.Yapısal özelliklerine göre serpentin tüp türüne ayrılabilir, ekran türü, duvar türü ve paket duvar türü.Bir dizi paralel borudan ve bir giriş ve çıkış başlığından oluşurlar.Boruyu dış çapı bir

Genellikle 30 ~ 60 mm. Akış süper ısıtıcısının en yaygın türü serpentine tüpüdür. Daha yoğun bir tüp grubuna sahiptir, 450 ~ 1000 °C duman gazı sıcaklığında dumanı dekore eder,Dikey ve yan erozyon duman gazı.Tütsü gazı, ısıyı esas olarak boruya konveksiyon yoluyla aktarır ve ısının bir kısmı radyasyonla emilir.Plat tip süper ısıtıcısı çok sayıda boru ekranından oluşur,fırının üst kısmında veya çıkışında düzenlenmiştir., radyasyon veya yarı radyasyon tipi süper ısıtıcıya aittir. Birincisi fırın alevinden yayılan ısıyı emiyor, ikincisi de bir miktar konveksiyon ısısını emiyor.Elektrik santralleri kazanlarında 10 mpa'dan fazla, hem ekran tipi hem de yılan tipi süper ısıtıcı, ısı emilimini artırmak için yaygın olarak kullanılır. Fırının iç duvarına uygulanan duvar süper ısıtıcısı radyasyon süper ısıtıcısıdır.nadiren kullanılanDuvar üzerine monte edilmiş süper ısıtıcı, büyük kapasiteli elektrik santrali kazanında fırının üst kısmının ve konveksiyon dumanının duvarını oluşturmak için kullanılır. Resim birkaç süper ısıtıcının düzenini gösterir.Süper ısıtıcı olan küçük kapasiteli endüstriyel kazanlar yalnızca tek aşamalı süper ısıtıcı ile gereksinimleri karşılayabilir.

Görev

Boiler çalışma koşullarındaki değişiklikler, örneğin yük yüksekliği, yakıt değişikliği ve yanma çalışma koşulları, hepsi süper ısıtıcının çıkışındaki buhar sıcaklığına etki eder.Bu yüzden..., elektrik santralindeki kazanın çıkışındaki buhar sıcaklığını belirtilen değere sabitlemek için ayarlama araçları vardır.Su püskürtme tipi veya yüzey tipi sıcaklık düşürücü, buhar sıcaklığını doğrudan düzenlemek için kullanılır.;Çömlekteki duman gazının sıcaklığı salınımlı yakıcı tarafından değiştirilir. Süper ısıtıcının ısı emilimi duman gazının yeniden dolaşımı ile ayarlanır (kaynarın buhar sıcaklığının düzenlenmesine bakın).Kazan yükü arttığında, akış süper ısıtıcısının giriş ve çıkışındaki buhar sıcaklığı artar ve radyant süper ısıtıcının düşer.Akış tipi,ışınlı tip ve yarı ışınlı tip süper ısıtıcı makul bir şekilde birleştirilmiş ve yapılandırılmıştır., yük ve yanma koşulları değiştikçe çıkış buharı sıcaklık değişikliği küçük olabilir.Süper ısıtıcı tüp grubundaki her paralel tüpün ısı emişi ve buhar akışı çalışma sırasında farklıdırBireysel borularda aşırı sıcaklıktan kaçınmak için, süper ısıtıcı büyük kazanlarda birkaç boru grubuna ayrılır.Her boru grubunun buharı fırının dışındaki koleksiyon kutusu ile karıştırılır ve borular arasındaki aşırı sıcaklık farkını önlemek için buhar borusu ile yerleştirilir..

HD Boiler sınıfında en iyi tesisi sunar.

• Üretim alanı 200.000 metrekare
• 150 Mühendis
• 600 Kodlanmış kaynakçılar
• 60 Lisanslı Müfettişler (YBT seviyesindeki eğitmenler dahil)
• Sınıf-AKazanın tasarımı ve üretimi için lisanslar (Devlet Kalite Denetimi ve Denetimi İdaresi tarafından verilir)
• ISO 90001:2008Kalite Sistemi
• ASMEFaydalı kazan sertifikası
• ASME'S, UveNot:Pul yetkisi
