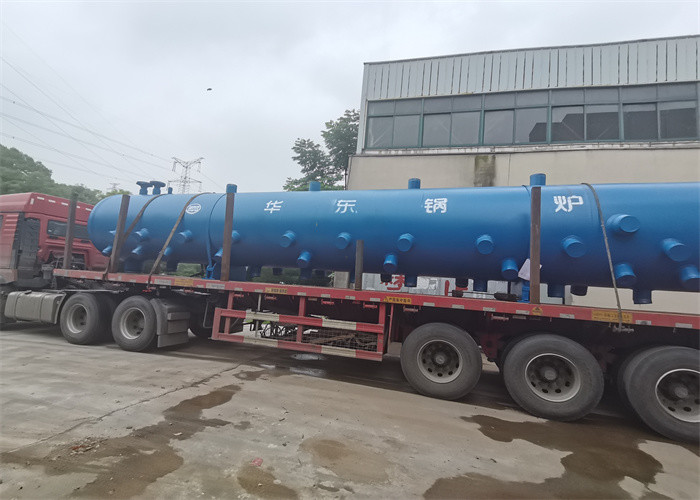

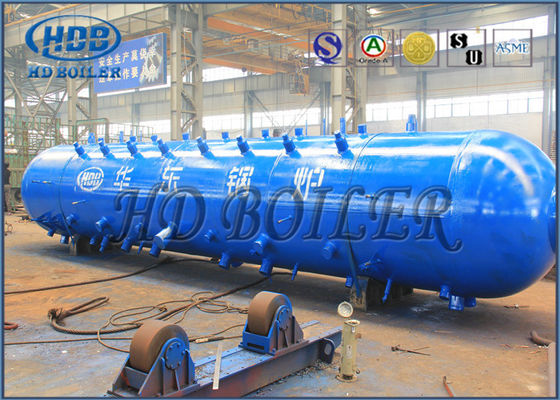

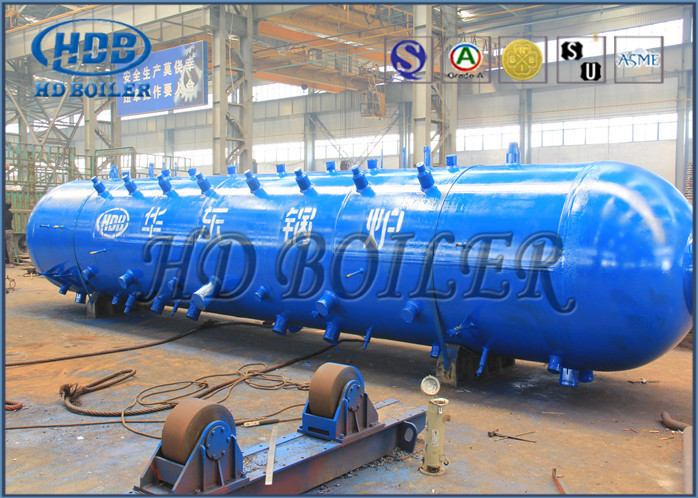

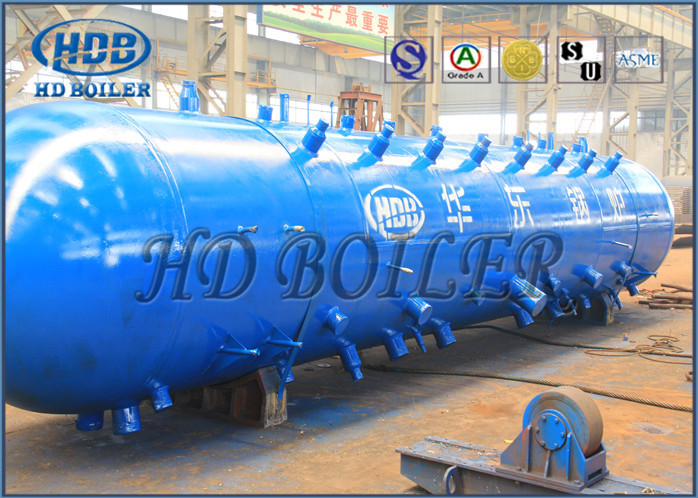

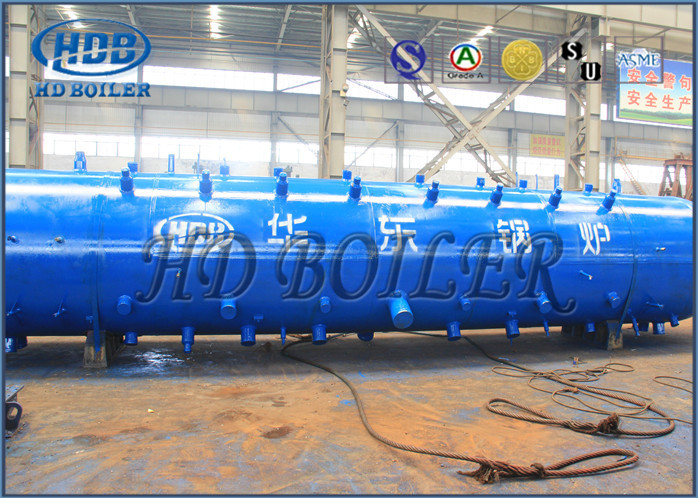

Endüstriyel FBC çamur buhar kazanı buhar tamburu karbon alaşımlı çelik
Product Details
| Uygulama Alanları: | Sanayi | Tasarım sıcaklığı: | 300°C |
|---|---|---|---|
| Uygulama: | Kazan Sistemi ve Endüstriyel Sistem | Basınç: | Yüksek/Düşük Basınç |
| Renk: | Özelleştirme | Türü: | Doğal Dolaşım/Tek Geçişli |
| Vurgulamak |
FBC kazanı buhar tamburu,Endüstriyel kazan buhar tamburu,Kaldırma çamur tamburu ve buhar tamburu |
||
Product Description
Boiler Steam Drum Karbon ve alaşımlı çelik seçenekleri farklı gereksinimler için
Açıklama
Bir buhar davulunun standart bir özelliği var.Su borusu kazanıSu borularının üst ucunda bulunan bir su/buhar deposu.Buhar/su karışımı için ayırıcıSıcak ve soğuk su arasındaki yoğunluk farkı, "sıcak" suyun ve doymuş buharın buhar davuluna birikmesine yardımcı olur.
Davul, doğal dolaşımlı kazanın en önemli bileşenidir. Davul kazanın normal su dolaşımını ve güvenliğini garanti edebilir.
Teknik parametreler:
| Malzemeler | Paslanmaz çelik |
| Türü | FBC, atık ısı geri kazanımı, ızgara ateşlendi |
| Türü | Su borusu |
| Avantajlar | gelişmiş kaynak, güvenli ve güvenilir çalışma |
| Yorumlar | Özel sipariş de kabul edilir. |
| Ürün Adı | Boiler Steam Drum (Buhar Su Ayrıcı) |
| Uygulanabilir Alan | Doğal dolaşım kazanı |
| Davul kabuğu plaka malzemesi |
- Karbon çelik: Q245R, P265GH, SA516-Gr.60/65/70 - Alaşımlı çelik: Q345R, Q375R, 15CrMoR, 12Cr1MoVR, P355GH, DIWA353 |
| Davul başı malzemesi | Shell'le aynı. |
| Düzlük tüpü malzemesi | Tasarıma göre. |
| Standart | Çin GB, ASME, EN |
| Üretici sınıfı | Çin A sınıfı, ABS sertifikalı, TUV sertifikalı |
| Çalışma sıcaklığı | Doymak sıcaklığı nominal basınçta |
| Çalışma Baskısı | 1.6 MPa ~ 22.5 MPa |
|
Kabuk plaka kalınlığı (Drum Duvarı Kalınlığı) |
≤ 150 mm |
| Davul çapı | ≤3200 mm |
| Davul Uzunluğu | ≤25.000 mm |
| Kaynaklama |
- Shell: SMAW, SAW - Fırın tüpü: GTAW (TIG), SMAW |
| Kaydırma NDT |
- Kabuk uzunlukta dikiş: % 100 RT, % 100 UT - Kabuk çevresinde dikiş: % 100 RT, % 15 UT - Nozzle tüpünün açı dikişi: %100 UT, %100 MT |
1Tam otomatik çalışma, güvenli ve güvenilir, çeşitli kazan kontrol ve koruma cihazları, buhar basıncı, su basıncı ve yanma tüm otomatik kontrol sistemleri ile.Sıcak su kazanı ayrıca süreç kontrolü ve sıcaklık ve zaman kontrolü ile donatılmıştır.
2İşlem ve bakım kolay, emek tasarrufu.
3İthalatlı marka yakıcı, yakıt tamamen yanma ve enerji tasarrufu, çevre koruma ile donatılmıştır.
4Kapalı yanma genişliğinde kazan odası, kirliliksiz, güzel ve temiz.
5Kompakt yapı, kolay montaj.
Kazan başlıklarında su duvarı başlığı, süper ısıtıcı başlığı, ekonomizer başlığı vb. vardır, toplama, karıştırma, yeniden dağıtım çalışma ortamı olarak çalışır, yapı olarak,Son kapak tipi ((son kapak) ve boynuzlu tip olarak sınıflandırılabilir.
Başlık, başlık gövdesinden (büyük çaplı dikişsiz çelik borusu), uç kapağı (kapak), boru ekleminden, el deliğinden, termometre soketinden vb. oluşur.Ve 100% kalifiye ürünleri garanti etmek için kaynak süreci olarak kaynak kontrolü sıkı bir şekilde yürütülür..
Bir davul, su borusu kazanında su dolaşımı devresini oluşturmak ve kazan suyunu depolamak için buhar suyu ayırmak ve buhar arıtmak için kullanılan silindirik bir basınç kapıdır.Ana işlevi, ekonomizerden su almak., buhar ve suyu ayırır, dolaşım devresine su sağlar ve doymuş buharı süper ısıtıcıya verir.belirli miktarda ısı ve çalışma ortamı depolama kapasitesine sahipÇalışma koşulları değiştikçe buhar basıncı değişim hızını yavaşlatabilir ve besleme suyu ve yük kısa bir süre için koordine edilmediğinde belirli bir tampon rolü oynayabilir.Davul, buhar suyunu ayırmak için iç cihazlarla donatılmıştır., buhar temizliği, kazanın içinde dozlama ve buhar kalitesini sağlamak için sürekli üfleme, resimde gösterildiği gibi.
Davul, kazanın en hacimli ve pahalı kalın duvarlı basınç taşıyan parçasıdır.aynı zamanda çalışma koşullarının değişmesi ve duvar sıcaklığının dalgalanması nedeniyle termal stres de yaratır.Bu nedenle, çalışma koşulları kötüdür ve çalışma koşullarının etkili bir şekilde izlenmesine ihtiyaç vardır.
Buhar-su ayrımı ayrıntıları
Birincil buhar-su ayrımıBuharın neredeyse tamamını sudan çıkarır, böylece çok az buhar, çıkış bağlantısı (aşağı gelen) ile tambur tabanından ısıtılmış borulara doğru yeniden dolaşır.
İkincil ayrımda, buhar, son su damlalarını çıkarmak için bir ikinci aşama ayırıcı veya temizleyici elemanlarından (genellikle yakın mesafeli dalgalanmış paralel plakalar) geçirilir.Buhar daha sonra çeşitli limanlardan atılır..
| Ürün Adı | |
| Buhar Kapasitesi | Saatte 6-30 ton buhar |
| Kazan Gücü | 30-1300 beygir |
| Çalışma Baskısı | 1.25Mpa. 1.6Mpa, 2.5Mpa. |
| Buhar sıcaklığı | 193°C, 204°C, 226°C |
| Isı Verimliliği | % 95 |
| Operasyon Kontrolü | Akıllı PLC Kontrolü |
Teknik parametreler
| ItemModel | Çifte tamburlu yatay atık yağ doğal gaz buhar kazanı | |||||||||
| Adli buhar kapasitesi (ton/saat) | 4 | 6 | 8 | 10 | 15 | 20 | 25 | 30 | 35 | |
| Adli buhar basıncı MPa | 1.25/1.6/2.5 | |||||||||
| Adli buhar sıcaklığı °C | 194/203/225/400 | |||||||||
| Tasarım verimliliği % | 92.26 | 92.23 | 92.22 | 92.26 | 92.26 | 91.99 | 91.82 | 91.99 | 92.17 | |
| Besleme suyunun sıcaklığı °C | 20 | 105 | 105 | 105 | 105 | 105 | 105 | 105 | 105 | |
| Kullanılabilir yakıt | Dizel / ağır petrol / doğal gaz / LPG | |||||||||
| Yakıt tüketimi | Dizel kg/saat | 267.45 | 402.68 | 535.2 | 668.6 | 1002.6 | 1337.3 | 1671.6 | 2005.9 | 2336.8 |
| Doğal gaz Nm3/h | 329.4 | 425.9 | 567.9 | 709.6 | 1064.3 | 1418.4 | 1773.1 | 2127.6 | 2477.4 | |
| Genel boyut | Uzunluk m | 5.2 | 5.9 | 7.2 | 7.8 | 8.5 | 9.2 | 11.4 | 11 | 11.2 |
| Genişliği m | 2.7 | 2.7 | 3.4 | 3.4 | 3.6 | 3.7 | 3.7 | 3.9 | 4.6 | |
| Yükseklik m | 3.2 | 3.2 | 3.5 | 3.6 | 3.6 | 3.7 | 3.8 | 4.6 | 5.2 | |
Tasarım ve Üretim Kapasitesi
1. İki otomatik bobin üretim hattı
2. sıcak bükme en az bükme yarıçap 0.6D
3Yatay ve dikey panel bükme makineleri ile zar duvarlı boru bükme
4. 1000MW'a kadar elektrik santrali kazanları için panel imalatı
5CFB Kazan Siklon Ayrıcıları imalatı
6. Çin standartlarına (GB), ABD standartlarına (ASME) veya AB standardına (EN) uygun olarak üretim
710 fırın dahil olmak üzere geniş bir ısı işleme ekipmanı yelpazesi, normalleştirme ve ısıtma
