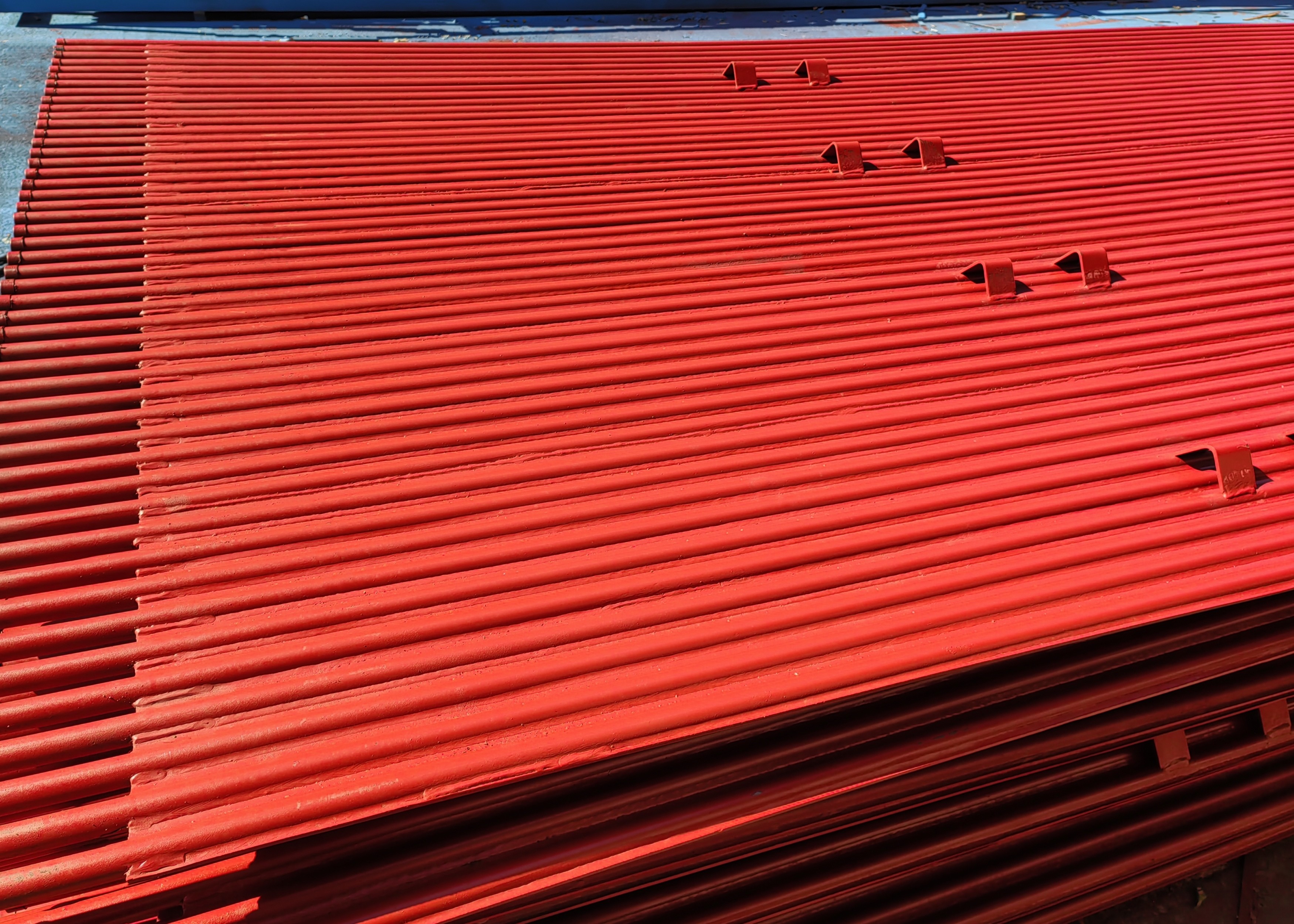

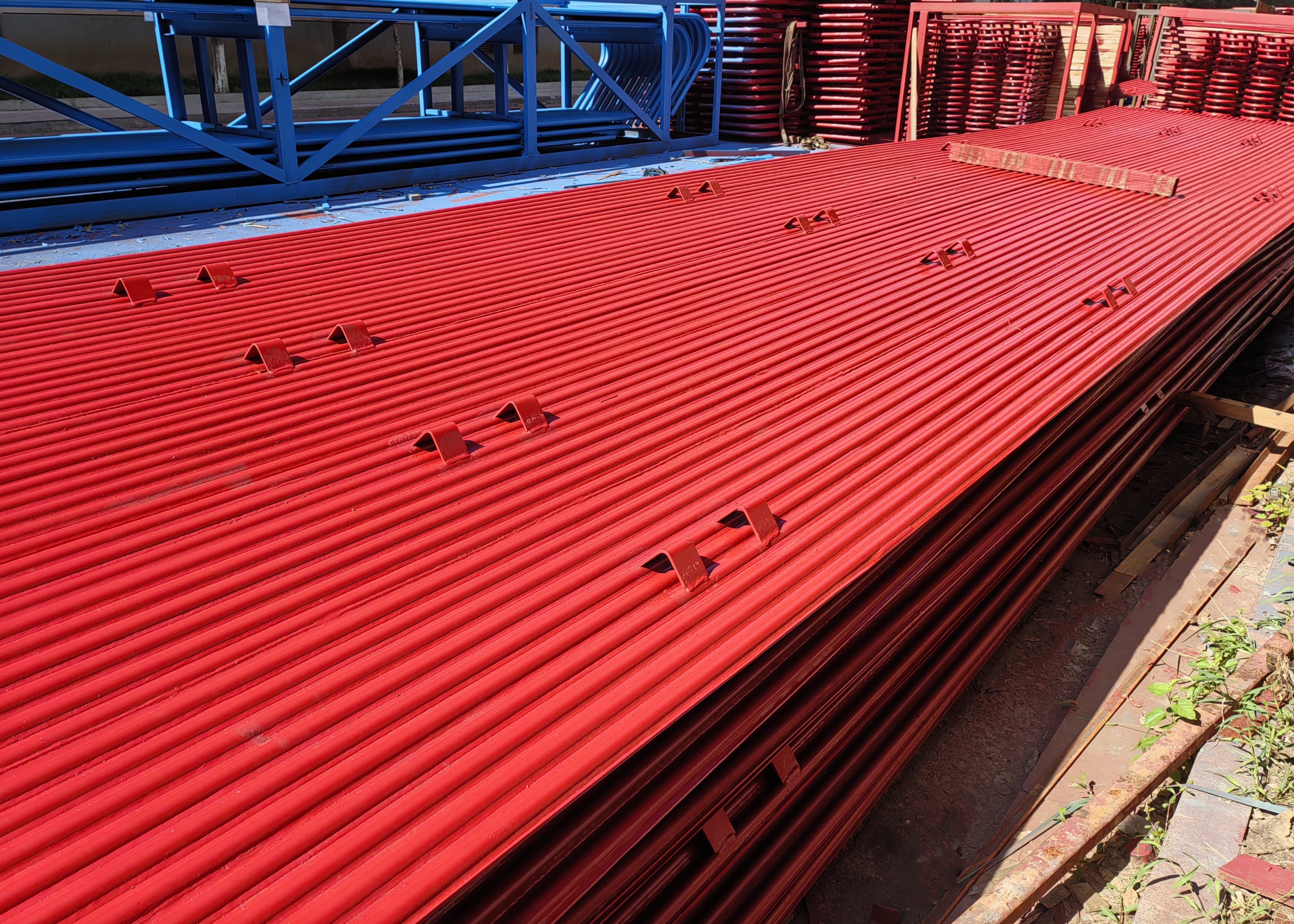

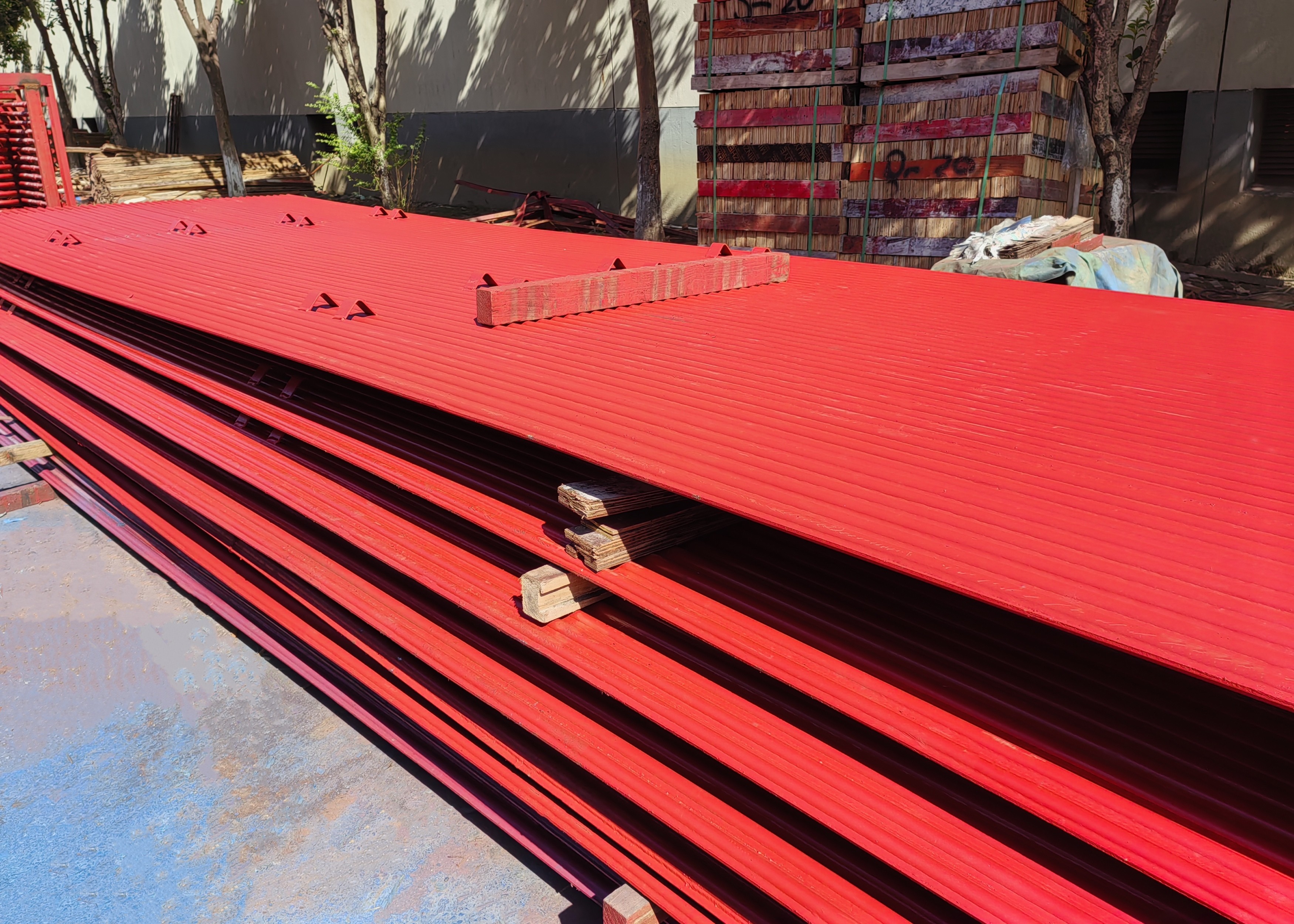

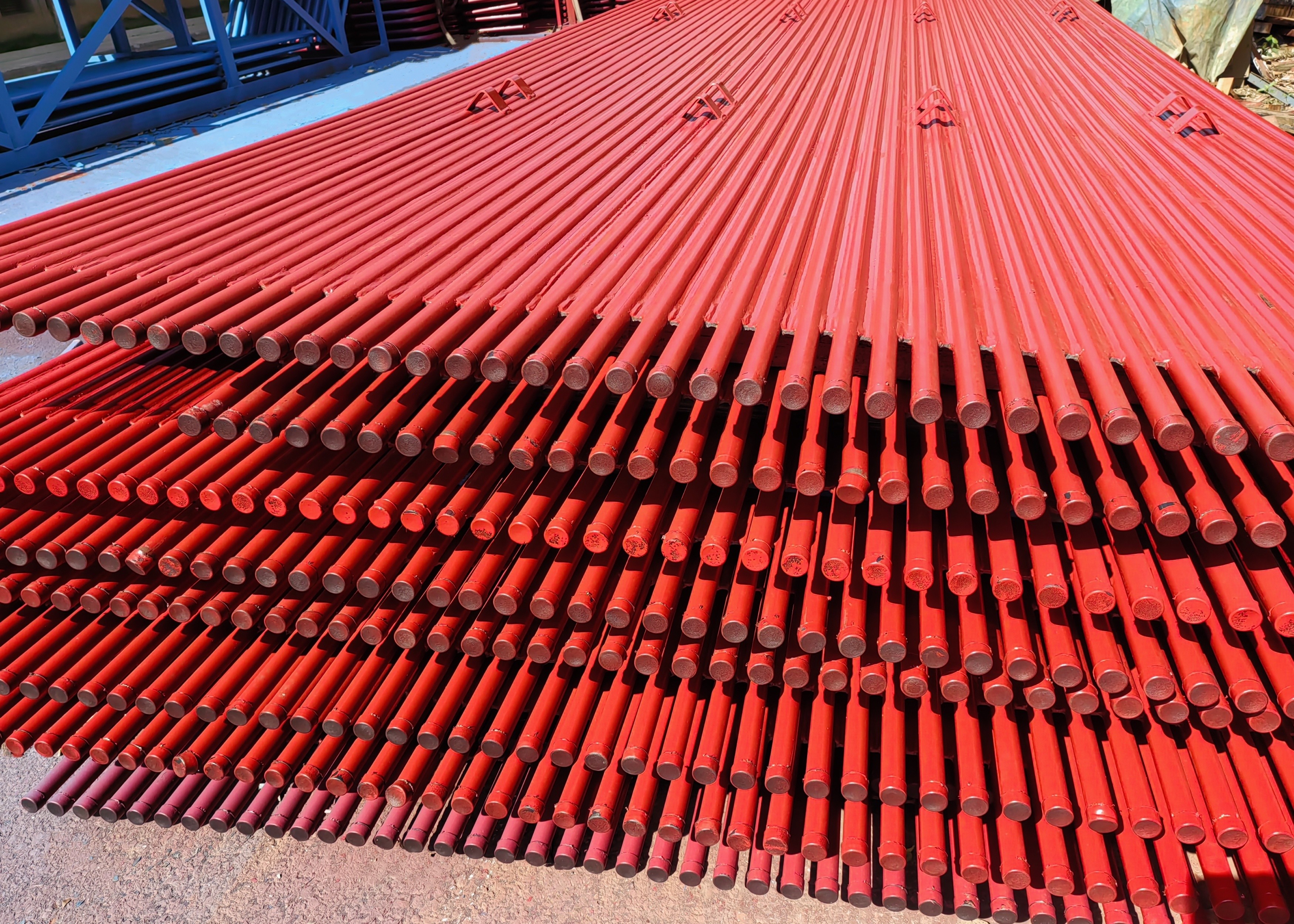

Kaynak Yatay Kazan Su Duvarı Paneli Yüksek Sıcaklığa Direnci

Su duvarı, adından da anlaşılacağı gibi, duvarı suyla soğutmaktır.

İlk kazanlarda fırında ısıtıcı yüzey yoktu.ve su soğutmalı borular daha sonra fırın duvarını yüksek sıcaklıklı duman gazı tarafından yanmaktan korumak ve yanma ürünlerini soğutmak için düzenlendi..

Bunlar fırının etrafında düzenlenir, borudaki akış ortamı genellikle su veya soda suyu karışımıdır ve su ile soğutulan ısıtma yüzeyi fırın suyu soğutma duvarı olarak adlandırılır.

İki ana su duvarı türü vardır, yani hafif boru su duvarı ve film su duvarı.

sınıflandırma

Yapı tipine göre, üç ana tür vardır: düz boru tipi, membran tipi ve çırpık boru tipi.

Düz boru suyu duvarı, bir dizi dikişsiz çelik borudan oluşur ve yapıları en basittir;membran su duvarı birçok yuvarlanmış su soğutulmuş kanat tüplerini nokta kaynakıyla birlikte kaynaklar, böylece sadece fırının hava sıkışıklığını iyileştirmekle kalmayıp, hava sızıntısını azaltmakla kalmayıp, fırın duvarını daha iyi koruyabilecek kapalı bir kombinasyon ısıtma yüzeyi haline gelirler,fırın duvarının ağırlığını azaltmak, yapıyı basitleştirin; spor tüpünün su duvarı, su soğutulmuş duvar tüpünde uzunluğu 20 ~ 25 mm ve çapı 6 ~ 12 mm olan birçok iğneyi kaynaklamaktır.ve sonra su duvarının bu bölümünün ısı emilimini azaltmak ve yanma bölgesinin sıcaklığını artırmak için krom cevheri ateşli plastik uygulayın, yakıt yanmasının özellikle zor olduğu durumlarda veya bazı sıvı slag boşaltma fırınları için uygundur.

Yapılandırma bölümüne göre, iki tür bağlı duvar tipi ve bölme duvar tipi (yani iki taraflı ısıtma) su soğutma duvarı vardır.

Birincisi çoğunlukla kısmen fırın duvarının iç duvarına yerleştirilmiştir ve bir taraftan ısıyı emiyor, ikincisi ise çoğunlukla büyük bir kazanın fırın odasının ortasına monte edilmiştir.,Tüm fırını iki tarafta ısıtılan iki bağımsız parçaya ayırmak.

Membran su duvarlarının avantajları

(1) Fırın duvarının sıkılığını sağlamak ve yanma odasındaki hava sızıntısını azaltmak.

(2) Yanma odası, yoğun yanma durumunda kokeslenmeyi önlemek için uygun olan tamamen su soğutmasıdır.

(3) Isı depolama kapasitesi küçüktür, yanma odası hızla ısınır ve soğutma da hızlıdır, bu da kazanın çalıştırılması ve kapatılması soğutma süresini kısaltabilir.

(4) Çanak döşeme fırın duvarını kullanmak uygundur, bu da kazan çerçevesinin yükünü büyük ölçüde azaltır ve asılı kalmak için uygundur.

(5) Basit tüple karşılaştırıldığında, tüpün ısı emici kapasitesi daha iyi.

(6) Bu, kazan parçalarının ön montaj derecesini iyileştirir, bu da kullanışlıdır ve kurulum iş yükünü azaltır.
