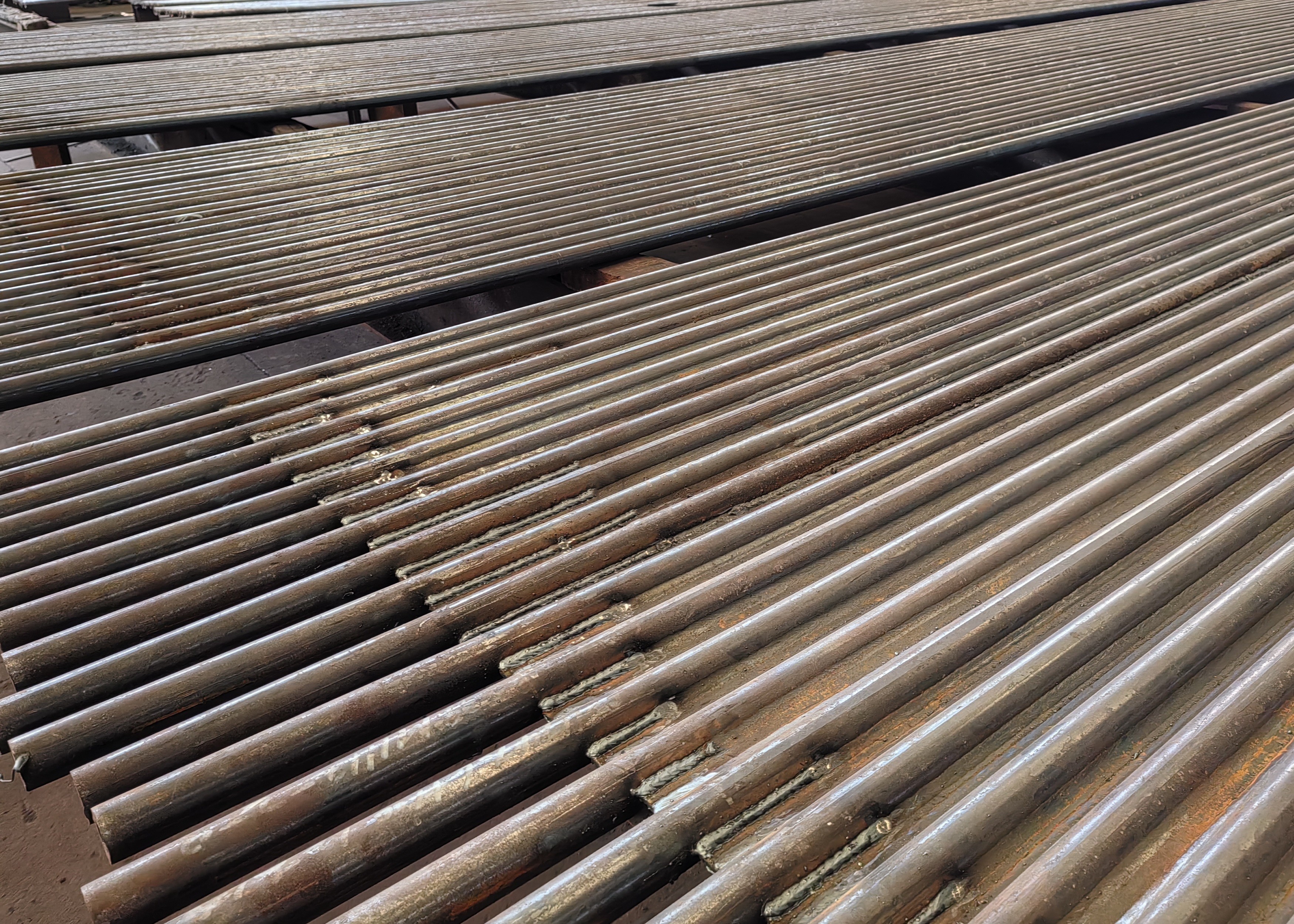

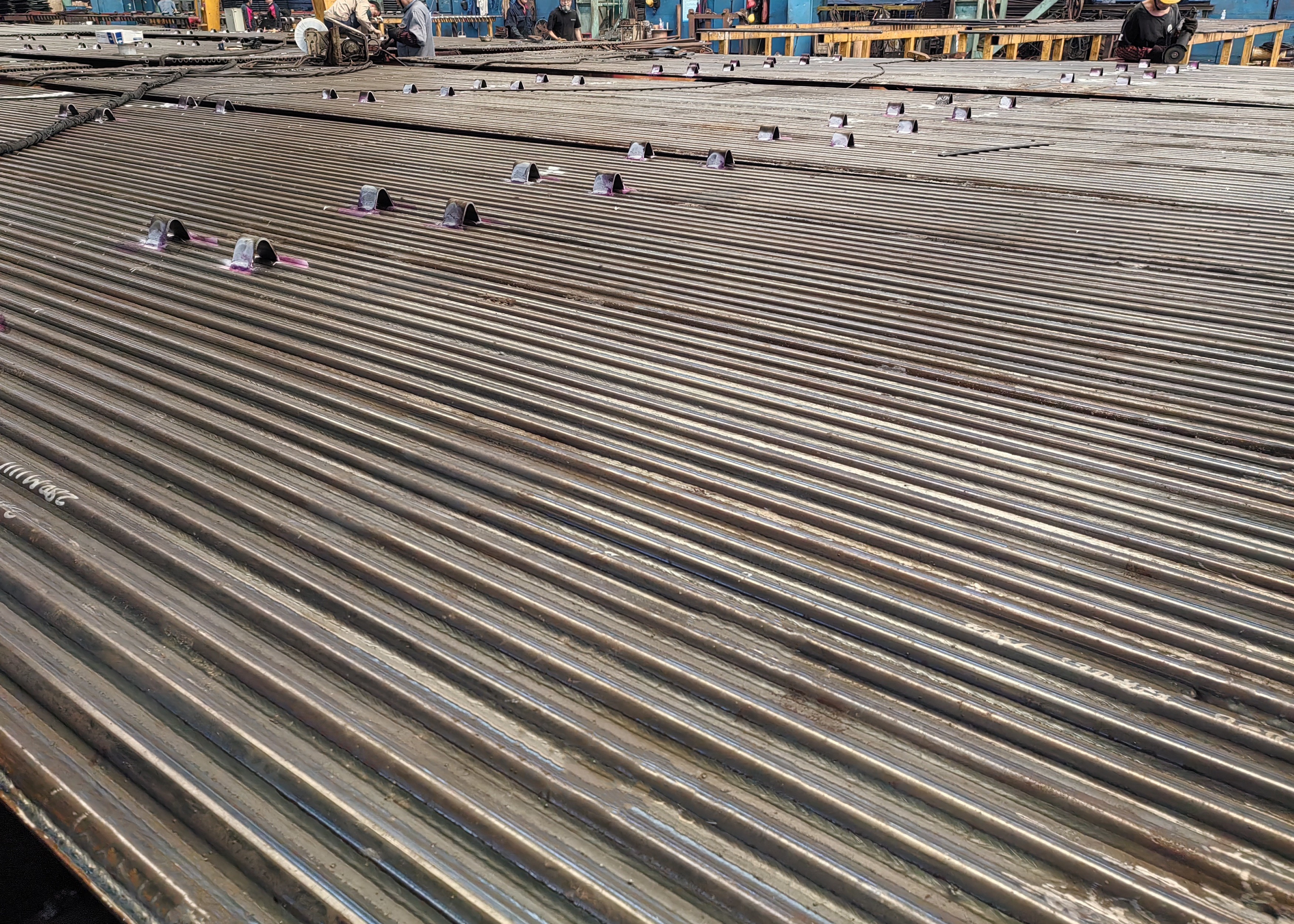

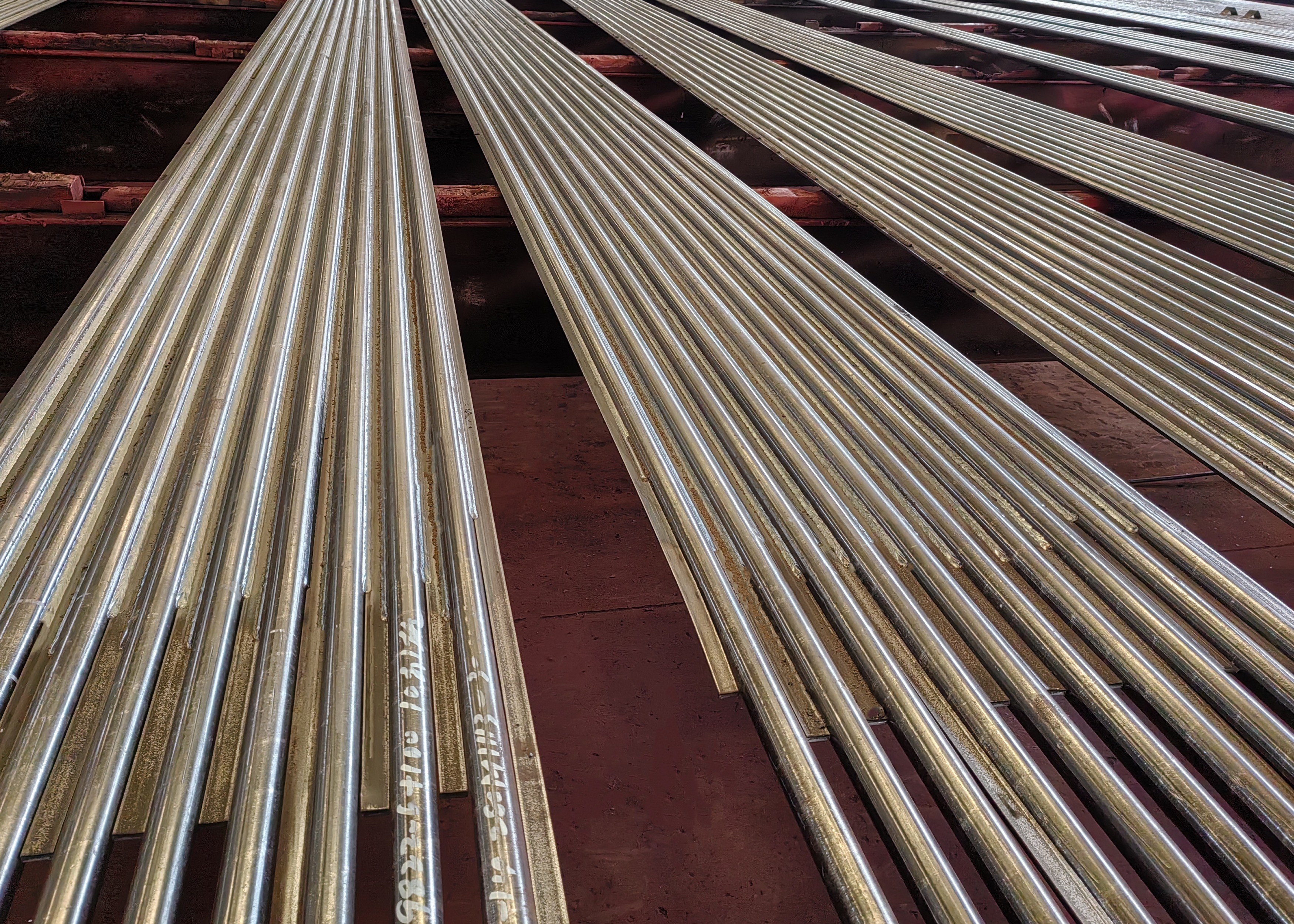

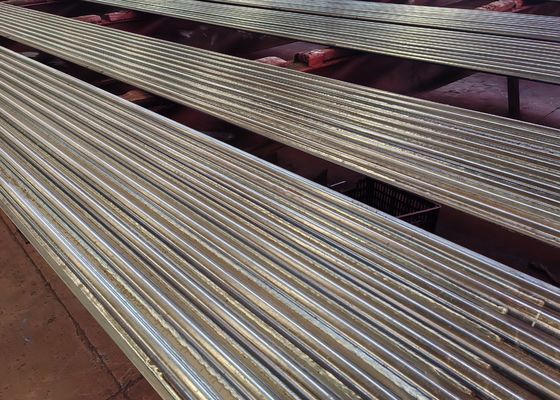

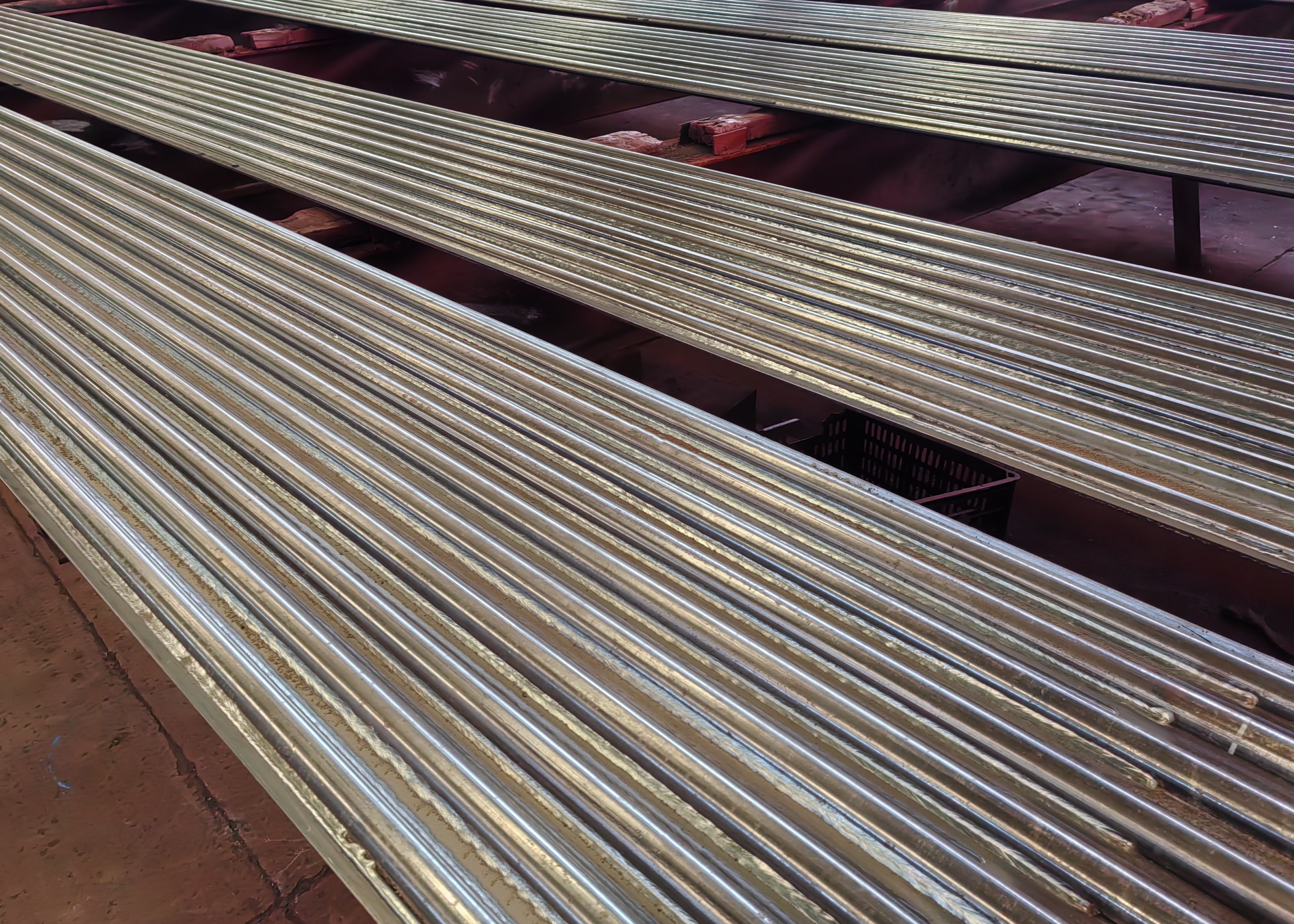

Döşelenmiş karbon çelik fırın kazan suyu duvar paneli ASME Standartı

Membran su duvarı olarak da bilinen kazan zarı duvarı, borular ve düz çeliklerle birlikte kaynaklanan kazanın fırın duvarını ifade eder.Büyük kazanın su duvarı temelde bir zar duvarıdır, basitlik, çelik tasarrufu, iyi ısı yalıtımı ve iyi hava sıkışıklığı avantajlarına sahiptir.Bu yüzden fırın duvarı sadece termal yalıtım malzemeleri kullanmak gerekir, ateşe dayanıklı malzemeler yerine, fırın duvarının kalınlığı ve ağırlığı büyük ölçüde azaltılır, fırın duvarının yapısı basitleştirilir ve kazanın toplam ağırlığı azaltılır.

sınıflandırma

Yapı tipine göre, üç ana tür vardır: düz boru tipi, membran tipi ve çırpık boru tipi.

Düz boru suyu duvarı, bir dizi dikişsiz çelik borudan oluşur ve yapıları en basittir;membran su duvarı birçok yuvarlanmış su soğutulmuş kanat tüplerini nokta kaynakıyla birlikte kaynaklar, böylece sadece fırının hava sıkışıklığını iyileştirmekle kalmayıp, hava sızıntısını azaltmakla kalmayıp, fırın duvarını daha iyi koruyabilecek kapalı bir kombinasyon ısıtma yüzeyi haline gelirler,fırın duvarının ağırlığını azaltmak, yapıyı basitleştirin; spor tüpünün su duvarı, su soğutulmuş duvar tüpünde uzunluğu 20 ~ 25 mm ve çapı 6 ~ 12 mm olan birçok iğneyi kaynaklamaktır.ve sonra su duvarının bu bölümünün ısı emilimini azaltmak ve yanma bölgesinin sıcaklığını artırmak için krom cevheri ateşli plastik uygulayın, yakıt yanmasının özellikle zor olduğu durumlarda veya bazı sıvı slag boşaltma fırınları için uygundur.

Yapılandırma bölümüne göre, iki tür bağlı duvar tipi ve bölme duvar tipi (yani iki taraflı ısıtma) su soğutma duvarı vardır.

Birincisi çoğunlukla kısmen fırın duvarının iç duvarına yerleştirilmiştir ve bir taraftan ısıyı emiyor, ikincisi ise çoğunlukla büyük bir kazanın fırın odasının ortasına monte edilmiştir.,Tüm fırını iki tarafta ısıtılan iki bağımsız parçaya ayırmak.

Görevleri
