SA192 Alt Su Duvarı Tüpleri Katmanlı Başlıklı Kaldırma Membranı

ASME Standart Temel Tüp SA192 Yapılandırılmış Boiler Membran Duvarı

Ürün Tanıtımı

Su duvarı panelleri, kazanın köşesinin etrafında düzenlenmiş birkaç sıra çelik borudan oluşan kazanların ana ısıtma yüzeyidir.ve dış tarafı kazanın fırınındaki alevlerin ısısını kabul eder., esas olarak fırındaki yüksek sıcaklıkta yanma ürünlerinin radyasyon ısılarını emiyor.

Şirketimizin ürettiği ana su duvar paneli türü zar duvarıdır.

Membran su duvarı borulardan ve yüzgeçlerden oluşan hava geçirmez bir yapıdır. Avantajları fırında daha az hava sızıntısıdır; boru döşeme duvarı kullanabilir,Çelik yapıya daha az yük ve kazanın daha düşük maliyeti; kullanımı kolay süspansiyon yapısı ve büyük ölçekli mekanize üretim, yüksek montaj hızı için uygun termal genişleme sistemini geliştirmek,Düşük ısı depolama kapasitesi ve çalıştırma ve kapanma süresini kısaltır. dezavantajı üretim sürecinin karmaşık olmasıdır. Membran su duvarı genellikle büyük kapasiteli, yüksek sıcaklıklı ve yüksek basınçlı kazanlarda kullanılır.

Farklı üretim sürecine göre, membran su duvarı üç tipte bölünebilir:12.Yüklü yumurta boruları daha az kaynak işlemiyle sırayla kaynaklanır, ancak yumurta borular pahalıdır.Düşük malzeme maliyetine sahip ve çeşitli yerlerin gereksinimlerini kolayca karşılayabilir, ama düz çelik yüksek hassasiyet ve sonlandırma ekipmanları gerektirir.3Çıplak boru füzyon kaynakları, borular arasındaki yüzgeçler, çoğunlukla borular arasındaki küçük mesafe için kullanılan kaynak telini doldurarak oluşur.Membran su duvarı borular arasındaki pitch kazan basıncı ve fırın ısı yükü gibi faktörlerle ilgilidir, genellikle s/d 1.2-1'dir.5.

Spesifikasyon

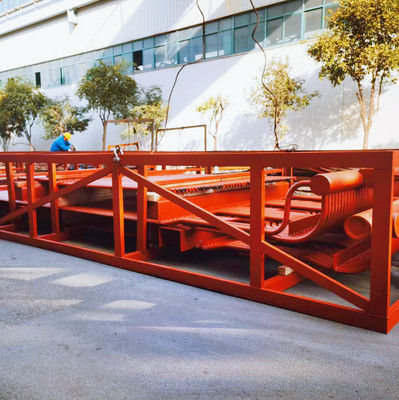

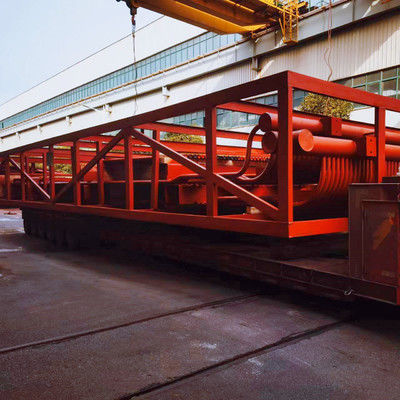

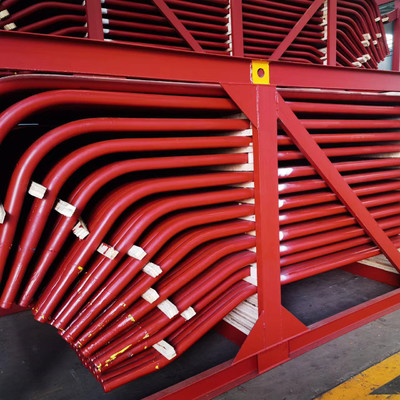

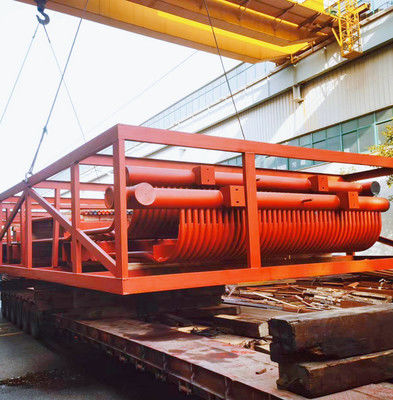

Yukarıdaki resimler, Pakistan'daki bir projenin membran duvarlarıdır ve aşağıdaki özellik ayrıntıları:
