ASME Standart SA192M Membranlı Kazan Su Duvarı Elektrik Santrali Kazan Tüpleri
Product Details
| Tüp malzemesi: | SA 210 A1 | Talepler: | %100 PT,100 RT,%100 UT |
|---|---|---|---|
| Anahtar kelimeler: | Membran Duvar ； Su Duvar Paneli | ||
| Vurgulamak |
ASME Standart Kazan Su Duvarı,SA192M kazan suyu duvarı,SA192M Güç Santrali Kazan Tüpleri |
||
Product Description
SA192M'den yapılmış ASME Standart Kazan Membran Duvarları
Ürün Tanıtımı
Su duvarı panelleri, kazanın köşesinin etrafında düzenlenmiş birkaç sıra çelik borudan oluşan kazanların ana ısıtma yüzeyidir.ve dış tarafı kazanın fırınındaki alevlerin ısısını kabul eder., esas olarak fırındaki yüksek sıcaklıkta yanma ürünlerinin radyasyon ısılarını emiyor.
Su duvarı başlangıçta tasarlandığında ısıtmak için değil, yüksek sıcaklıktan zarar görmemesi için fırını soğutmak için tasarlanmıştı.iyi ısı değişimi fonksiyonu nedeniyle, yavaş yavaş buhar tamburunu değiştirerek kazanların ana ısıtma parçaları haline gelmektedir.Onların fonksiyonları, fırındaki yüksek sıcaklıklı ateş veya gaz dumanı tarafından radyasyon ısılarını emiyor., ve borular içinde buhar veya sıcak su üretmek ve ayrıca fırın duvarının sıcaklığını korumak için azaltmak.fırındaki alev sıcaklığı çok yüksek ve ısı radyasyon yoğunluğu çok yüksek.. 40-50% daha fazla ısı su duvarı tarafından emilir. Küçük kapasiteli kazanlar hariç, mevcut su boru kazanları için ana buharlaştırıcı ısıtma yüzeyi su duvarıdır.
Yapı tipine göre, su duvarları tiplere ayrılabilir: çıplak boru tipi, zar türü ve iğne boru tipi.
Membran türü en çok kullanılan türdür.
Membran su duvarı borulardan ve yüzgeçlerden oluşan hava geçirmez bir yapıdır. Avantajları fırında daha az hava sızıntısıdır; boru döşeme duvarı kullanabilir,Çelik yapıya daha az yük ve kazanın daha düşük maliyeti; kullanımı kolay süspansiyon yapısı ve büyük ölçekli mekanize üretim, yüksek montaj hızı için uygun termal genişleme sistemini geliştirmek,Düşük ısı depolama kapasitesi ve çalıştırma ve kapanma süresini kısaltır. dezavantajı üretim sürecinin karmaşık olmasıdır. Membran su duvarı genellikle büyük kapasiteli, yüksek sıcaklıklı ve yüksek basınçlı kazanlarda kullanılır.
Farklı üretim sürecine göre, membran su duvarı üç tipte bölünebilir (Şekil 1'e bakın):12.Yüklü yumurta boruları daha az kaynak işlemiyle sırayla kaynaklanır, ancak yumurta borular pahalıdır.Düşük malzeme maliyetine sahip ve çeşitli yerlerin gereksinimlerini kolayca karşılayabilir, ama düz çelik yüksek hassasiyet ve sonlandırma ekipmanları gerektirir.3Çıplak boru füzyon kaynakları, borular arasındaki yüzgeçler, çoğunlukla borular arasındaki küçük mesafe için kullanılan kaynak telini doldurarak oluşur.Membran su duvarı borular arasındaki pitch kazan basıncı ve fırın ısı yükü gibi faktörlerle ilgilidir, genellikle s/d 1.2-1'dir.5.
Spesifikasyon

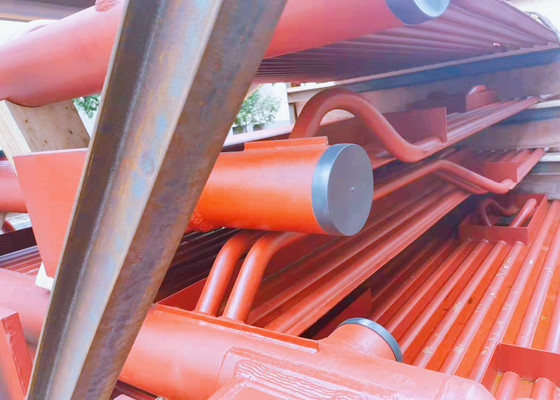

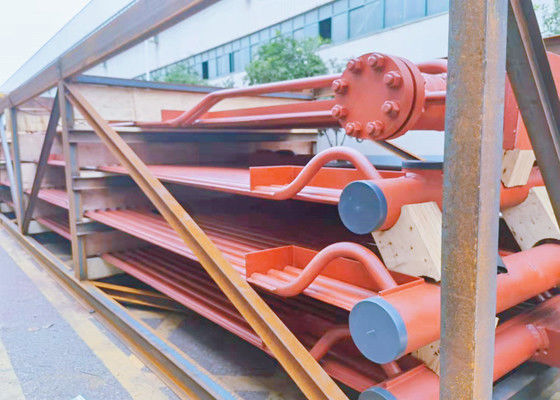

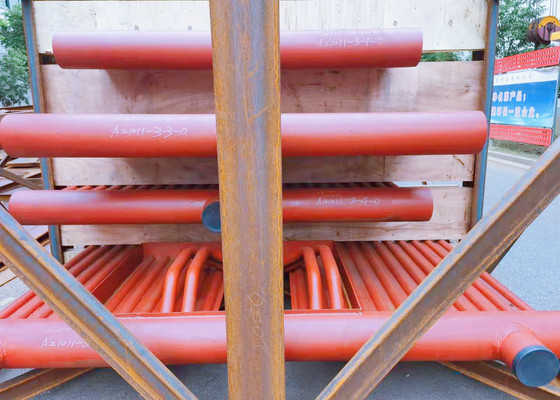

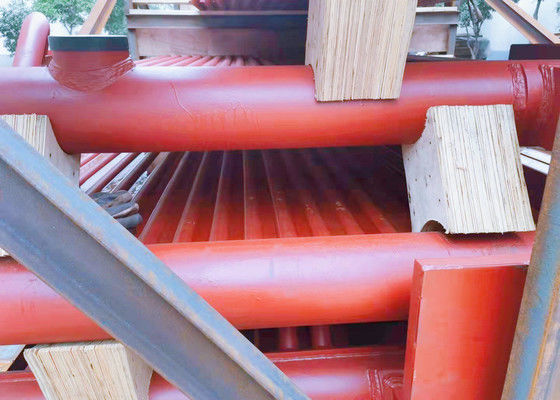

Yukarıdaki resimler, Pakistan'daki bir projenin membran duvarlarıdır ve aşağıdaki özellik ayrıntıları:
| Adı | Memebran Duvarları |
| Malzeme | ASME SA192M ve Q235B |
| Tüp boyutu | 63.5*4.5mm |
| Standart | ASME/GB standardına göre |
| Ekipman | Otomatik üretim ekipmanları |
| Uygulama | Şeker fabrikası kazanının ve elektrik santrali kazanının bakımı |
