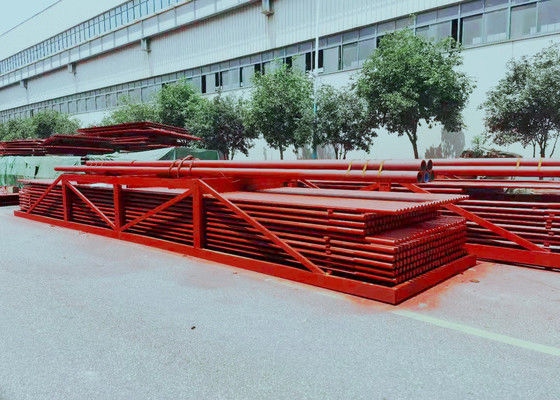

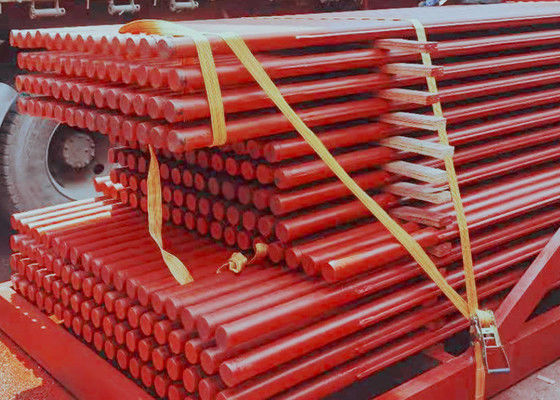

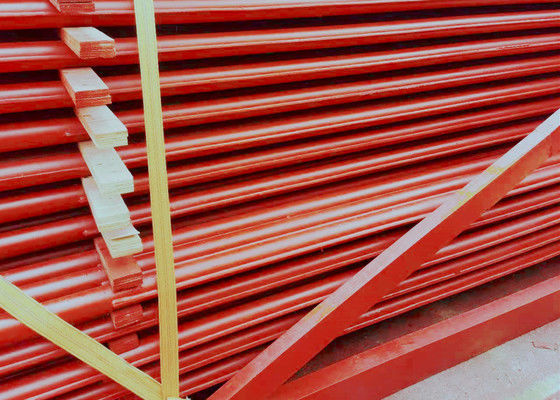

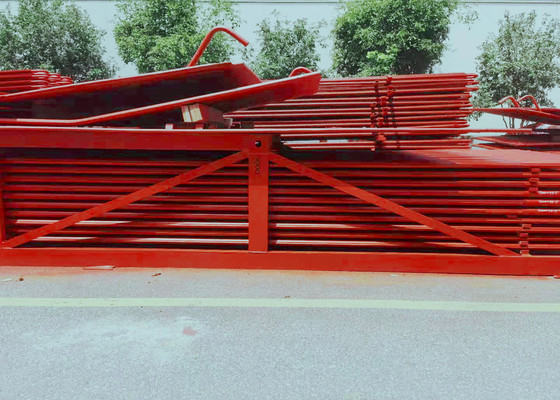

60 Panel Kazan Membran Duvarı Elektrik Santralinde Tüp Değiştirme ODM

60 Panelli Denizaltı Dökme Dökme Dökme Dökme Dökme Dökme Dökme

Tanıtım

Membran su duvarı borulardan ve yüzgeçlerden oluşan hava geçirmez bir yapıdır. Avantajları fırında daha az hava sızıntısıdır; boru döşeme duvarı kullanabilir,Çelik yapıya daha az yük ve kazanın daha düşük maliyeti; kullanımı kolay süspansiyon yapısı ve büyük ölçekli mekanize üretim, yüksek montaj hızı için uygun termal genişleme sistemini geliştirmek,Düşük ısı depolama kapasitesi ve çalıştırma ve kapanma süresini kısaltır. dezavantajı üretim sürecinin karmaşık olmasıdır. Membran su duvarı genellikle büyük kapasiteli, yüksek sıcaklıklı ve yüksek basınçlı kazanlarda kullanılır.

Membran su duvarının güçlü noktaları

(1) Fırın duvarının mühürlenmesini sağlamak ve yanma odasında hava sızıntısını azaltmak.

(2) Yanma odasında tam su soğutmasının gerçekleştirilmesi, yoğun yanma koşullarında koketlemeyi önlemek için faydalıdır.

(3) Kazanların çalıştırılma ve kapanma soğutma süresi, küçük ısı depolama kapasitesi, hızlı sıcaklık artışı ve yanma odasında hızlı soğutma nedeniyle kısaltılabilir.

(4) Boru döşeme fırın duvarı uygun, bu da kazan çerçevesinin yükünü büyük ölçüde azaltır ve askıya alma ve kaldırma için uygundur.

(5) Çıplak boru tipiyle karşılaştırıldığında, borunun ısı emici kapasitesi iyileştirilmiştir.

(6)Kotel bileşenlerinin montaj derecesini arttırır, kurulum iş yükünü kolaylaştırır ve azaltır.

Farklı üretim sürecine göre, membran su duvarı üç tipte bölünebilir (Şekil 1'e bakın):12.Yüklü yumurta boruları daha az kaynak işlemiyle sırayla kaynaklanır, ancak yumurta borular pahalıdır.Düşük malzeme maliyetine sahip ve çeşitli yerlerin gereksinimlerini kolayca karşılayabilir, ama düz çelik yüksek hassasiyet ve sonlandırma ekipmanları gerektirir.3Çıplak boru füzyon kaynakları, borular arasındaki yüzgeçler, çoğunlukla borular arasındaki küçük mesafe için kullanılan kaynak telini doldurarak oluşur.Membran su duvarı borular arasındaki pitch kazan basıncı ve fırın ısı yükü gibi faktörlerle ilgilidir, genellikle s/d 1.2-1'dir.5.

Spesifikasyon

Kazan içindeki su duvar panellerinin ana işlevi, yüksek sıcaklıklı alev veya duman tarafından üretilen ısıyı emmek ve borularda buhar veya sıcak su üretmektir.Bu nedenle odadaki sıcaklığı düşürmek için.

• Membranlı kazan suyu duvar paneli:Fırının hava sıkışıklığını arttırır ve hava sızmasını azaltan kapalı bir kombinasyon ısıtma yüzeyine birçok yuvarlak kanatlı boruyu yerleştirir.
• Çubuklu su duvarlı borular:Su duvarı borusunda uzunluğu 20-25 mm ve çapı 6-12 mm olan iğneleri kaynaklar ve daha sonra su duvarı panelinin ısı emilimini azaltmak için krom cevheri ateşli bir plastik uyguluyor.ve yanma bölgesindeki sıcaklığı arttırmakYakıtı ateşe vermek zor olduğu durumlarda ve özel slag çekme fırınları için uygundur.
• Düz boru kazanı suyu duvar paneli:Bir dizi dikişsiz çelik borudan oluşur, en basit yapı.
• Duvarlı kazan su boruları:fırın duvarının iç duvarına gömülü, tek taraflı ısı emici.
• İki taraflı sıcak su duvar paneli:Büyük kazan fırının ortasına yerleştirilmiş, birbirinden bağımsız iki parçaya ayrılmış ve her iki tarafı da ısıtılmıştır.
